DTZ-01热电偶热电阻自动检定系统

DTZ-01热电偶热电阻自动检定系统

DTZ-01热电偶热电阻自动检定系统

◇ 产品简介 ◇ 产品功能◇ 技术指标◇ 订购信息◇ 资料下载◇ 相关产品

产品简介

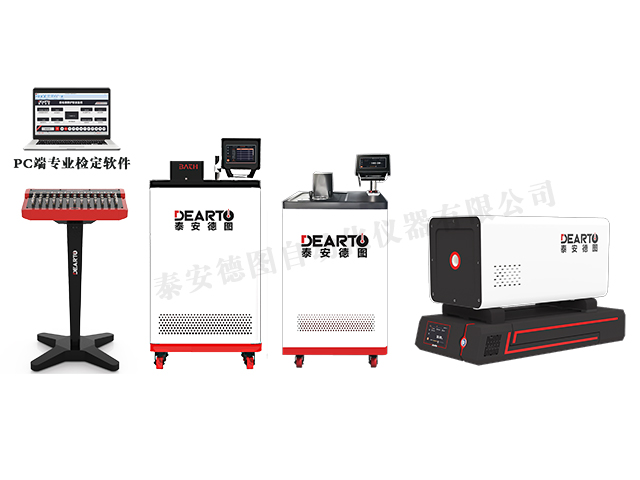

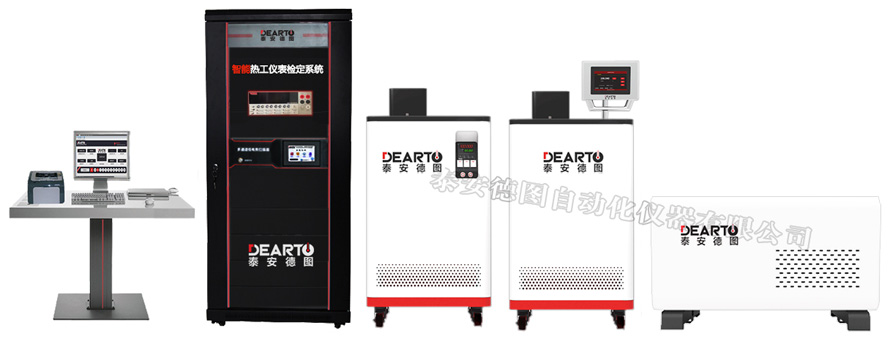

DTZ-01热电偶热电阻自动检定系统是集计算机技术、电子技术、自动测试技术于一体的自动化检定设备。该系统主要用于一次、二次温度仪表的自动检定/校准。系统由计算机控制多通道低电势扫描器、数字万用表、热电偶检定炉、恒温槽等设备,实现一次、二次温度仪表检定/校准过程中的控温、数据采集、数据处理、报表生成、数据存储以及打印的完全自动化。系统功能与技术指标完全符合相关国家检定规程并执行ITS-90国际温标。

系统功能:

检定/校准功能分度号等级备注
标准热电偶S、R、B一等、二等标准热电偶
工作用热电偶S、R、短S、短RI  II级工作用贵金属热电偶
BII 、III级
K、N、E、J、T、EA-2等1、2级廉金属热电偶
WRe3-WRe25、WRe5-WRe26 工作用钨铼热电偶
工业热电阻Pt100、Pt10、Pt-X、Cu50、 Cu100、Cu-XAA、 A、 B 、C等级别二线、三线、四线制
温度变送器0-10mA、4-20mA、1-5V 配热电偶、热电阻
贵金属热电偶丝S、R标准级(一、二等)、I 、II级贵金属热电偶丝
B标准级(一、二等)、II、 III级
铂铑热电偶细丝S、R、B
廉金属热电偶丝K、N、E、J、TI 、 II 、III级廉金属热电偶丝
电阻温度计用铂丝Pt25、Pt100、Pt10标准级(一、二等)、A、B级电阻温度计用铂丝
膨胀式温度计标准水银温度计、工作用玻璃液体温度计、双金属温度计、压力式温度计
温度二次仪表动圈式温度指示调节仪、数字温度指示调节仪、工业过程测量记录仪

◇ 高效的工作模式

1、混合检定功能:系统可实现同一炉内不同分度号的廉金属热电偶的混合检定。

2、分组检定功能:低温热电偶、热电阻可进行分组检定,一批可检定10组(100支)。

3、强检功能:系统可按照用户需求进行快速强制检定。

4、检定炉专用定位装置,快速进行热电偶的定位装炉,保证装炉位置的准确性。

5、采用先进的控温方式,恒温源升温速度快、稳定效果好,缩短检定时间、提高工作效率。

6、检定数量较大的情况下可升级为多炉群控系统。

◇ 完善的安全模式

1、用进口智能仪表与软件进行双重控温保护,并且具有超温保护、掉电保护功能。

2、自检、查线功能:可对标准、被检的接线开路、反接等问题进行人性化预防保护。

3、软件支持多媒体声音报警、提示功能,允许客户将各种事件的报警、提示声音进行个性化处理。

4、采用标准机柜,对动力电源和信号控制部分采用了分项处理,避免了信号干扰的问题。

◇ 组态灵活多样

支持多种型号的数字表通讯。

◇ 兼容不同厂家的恒温源。

热电偶检定温度点既可以采用规程默认值,也可以根据客户要求自行任意点设定,如660.5℃。

参考端处理可采用冰点恒温器补偿或参考端温度传感器自动补偿。参考端温度传感器采用A级Pt100铂电阻,读数稳定,测量精度高,便于修正。修正值可输入软件,提高测量准确度。

DTZ-01热电偶热电阻自动检定系统

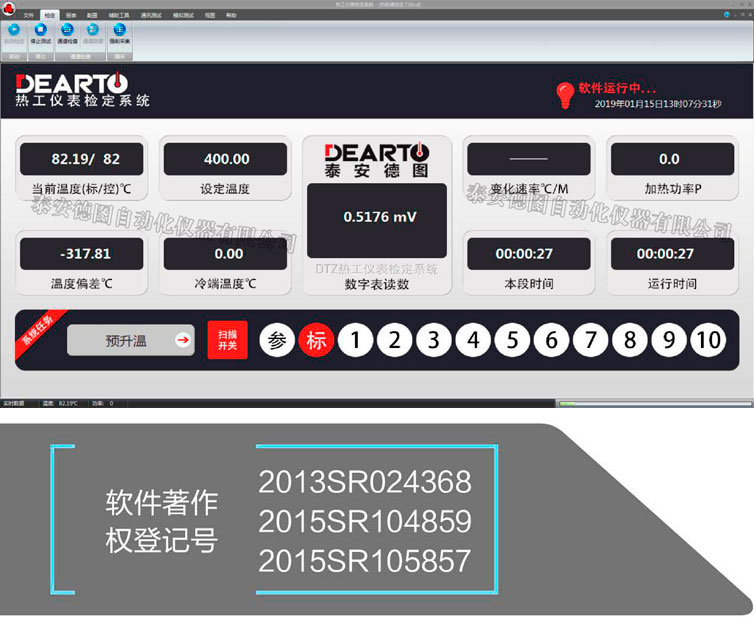

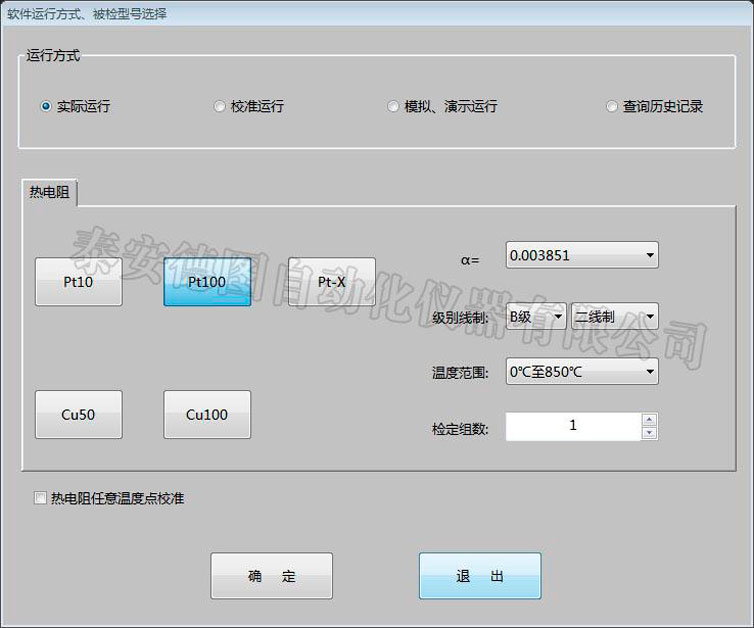

◇ 图形化的软件操作平台

1、软件可在Windows系列操作系统中完美运行,中文界面,操作简单。

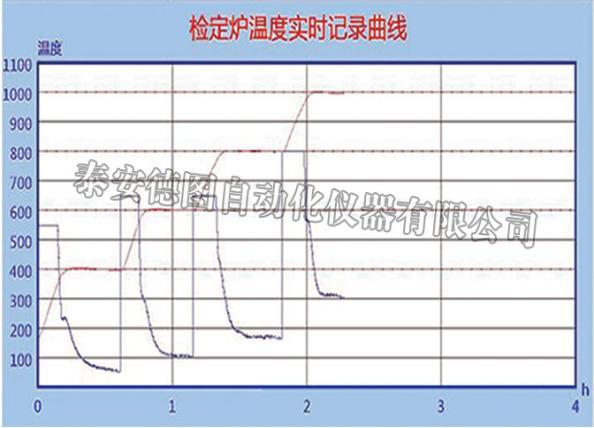

2、显示界面丰富:实时显示检定数据及控温曲线,并能自动跟踪,显示所有检定炉、恒温槽、标准器的全部状态信息,方便计量人员实时掌控设备运行情况。

3、模拟检定功能,由软件模拟完成整个检定工作过程,可用于软件学习与演示。

4、软件、硬件产品具有完全自主知识产权,升级服务有保障,为客户提供全方位服务。

DTZ-01热电偶热电阻自动检定系统

DTZ-01热电偶热电阻自动检定系统

◇ 模块化数据管理功能

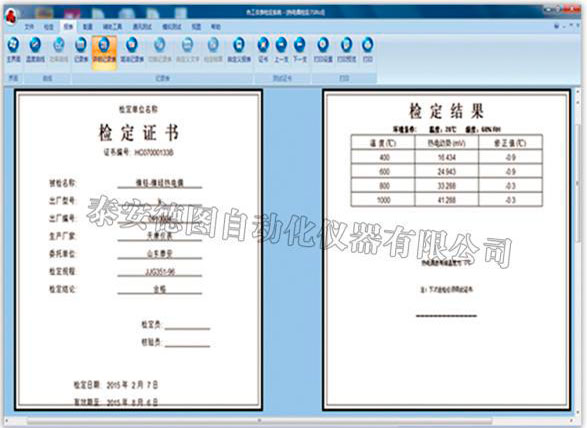

具有强大的数据采集、数据分析处理、报表管理、数据查询、设备自检等功能模块。在检定完成后,所有的原始数据、检定证书自动存储到数据库中,用户可根据条件查询功能进行原始记录、报表的查询及打印,并自带记忆功能,下次检定时可直接调用被检信息。

系统数据备份功能可采用手动备份和自动备份两种方式,方便计量溯源。

DTZ-01热电偶热电阻自动检定系统

DTZ-01热电偶热电阻自动检定系统

◇ 稳定可靠的产品性能

公司通过了ISO9001:2015国际质量管理体系认证并严格执行,产品从原材料选材、生产加工到成品均符合国家行业标准,在优于国内规程规范的同时也满足《AMS 2750E高温测量》的要求。

◇ 软件二次开发功能

用户可根据要求自行设计表格、证书格式。

软件可在现有基础上根据用户需求进行定制与修改,提供相关的接口,实现软件的二次开发满足用户自身需求。

◇ 多通道低电势扫描器

采用由步进电机驱动的全密封的低电势扫描开关,开关基片采用大面积覆银材料,防尘、耐磨、抗氧化;接线端子为同一批次的纯紫铜材料。保证了寄生电势长期≤0.2μV。

内含四线制换向开关,通过特有的正、反向测量切换功能,有效消除测量回路中的寄生电势对测量结果的影响。

采用彩色触摸屏,内置使用指南,客户无需翻阅使用说明书即可随时查询系统的使用说明,包括热电偶、热电阻检测的接线方式等功能;实时显示标准、被检的通道位置和状态,可切换标准、被检通道位置,在脱离上位机的状态下可进行手动检定。

DTZ-01热电偶热电阻自动检定系统

DTZ-01热电偶热电阻自动检定系统

◇ 综合接线台

系统接线台和三线电阻转换器一体化设计,可以兼容热电偶、二线制热电阻、三线制热电阻、四线制热电阻的接线。自动完成三线制热电阻检定时包含2根内引线和包含1根内引线的测量功能切换。

◇ 不确定度分析软件

不确定度分析软件是一款分析计算不确定度的软件,可以计算DTZ-01热电偶、热电阻自动鉴定系统,或者其他热电偶热电阻自动检定系统的不确定度,并且可以自定义分量计算合成不确定度和扩展不确定度,并且能够将结果导出。

DTZ-01热电偶热电阻自动检定系统

◇ 免费提供专业的温标换算软件

可以实现温度单位的换算;工作用热电偶(包含WRe3和WRe5)温度值与电势值的换算,并可以计算微分热电势;工业热电阻温度值与电阻值的换算,并可以计算微分热电阻;根据标准证书计算标准偶300-1300摄氏度的电势值及范围内电势值与温度值的换算;根据标准证书值对标准热电阻由电阻值求温度值或由温度值求电阻值;干湿球湿度换算;传热系数换算;传热速度换算;功率单位、压力单位、扩散系数、长度单位、面积单位、表面张力、速度单位、力单位、动力粘度、运动粘度、能量单位的换算。

技术指标

多通道扫描开关寄生电势≤0.2μV
通道间数据采集差值≤0.5μV  1mΩ
测量重复性≤1.0μV  3mΩ
热电偶检定炉恒温性能恒温≤0.5℃/6min      测量≤0.1℃/min
恒温油、水槽恒温性能恒温≤0.02℃/10min    测量≤0.01℃/min
热电偶参考端补偿范围0℃-50℃
分辨率0.01℃

本系统执行的检定规程如下:

序号规程(范)代号规程(范)名称
1JJG75-1995标准铂铑10-铂热电偶检定规程
2JJG141-2013工作用贵金属热电偶检定规程
3JJF1637-2017廉金属热电偶校准规程
4JJG668-1997工作用铂铑10-铂、铂铑13-铂短型热电偶检定规程
5JJG368-2000工作用铜—铜镍热电偶检定规程
6JJG229-2010工业铂、铜热电阻检定规程
7JJF1262-2010铠装热电偶校准规范
8JJF1176-2007(0-1500℃)钨铼热电偶校准规范
9JJF1098-2003热电偶、热电阻自动测量系统校准规范
10JJG130-2011工作用玻璃液体温度计检定规程
11JJG161-2010标准水银温度计检定规程
12JJG310-2002压力式温度计检定规程
13JJG226-2001双金属温度计检定规程
14JJF1184-2007热电偶检定炉温度场测试技术规范
15JJF1030-2010恒温槽技术性能测试规范
16JJF1183-2007温度变送器校准规范
17AMS2750E高温测量
DTZ-01热电偶热电阻自动检定系统
